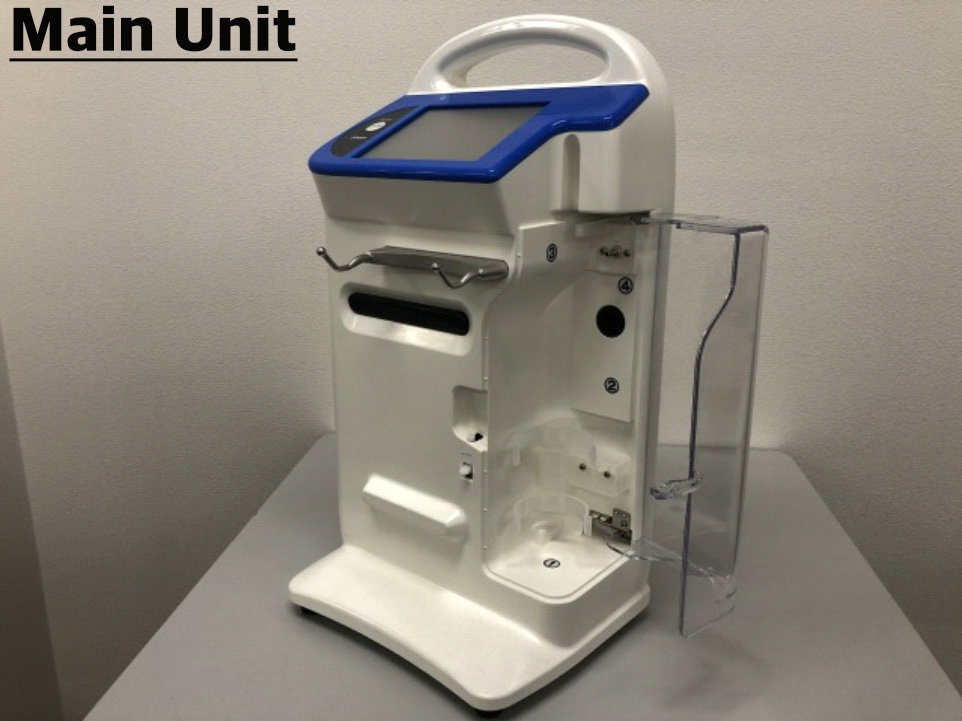

각 영역을 선택하면 설명이 표시됩니다
Power Button
DrainTank Holder
Suction Pump Port
Tube Holder
Pressure Sensor Port
Bag Hanger
Bag Light
Door Lock
DrainTank Cover
사용 시작으로 돌아가기

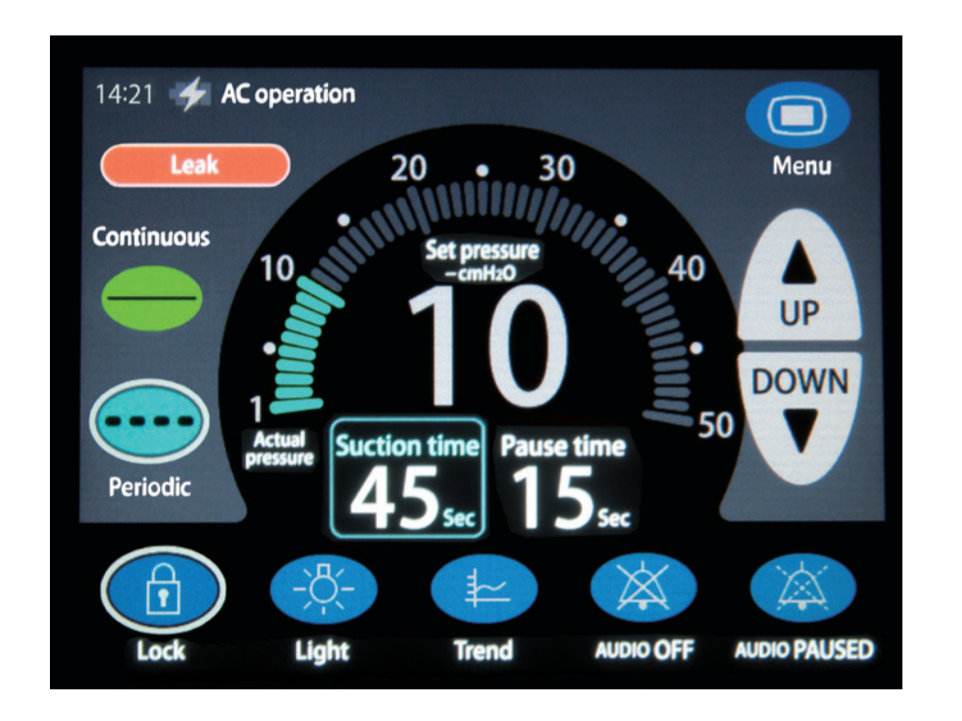

각 영역을 선택하면 설명이 표시됩니다
Continuous / Periodic
Lock
Light

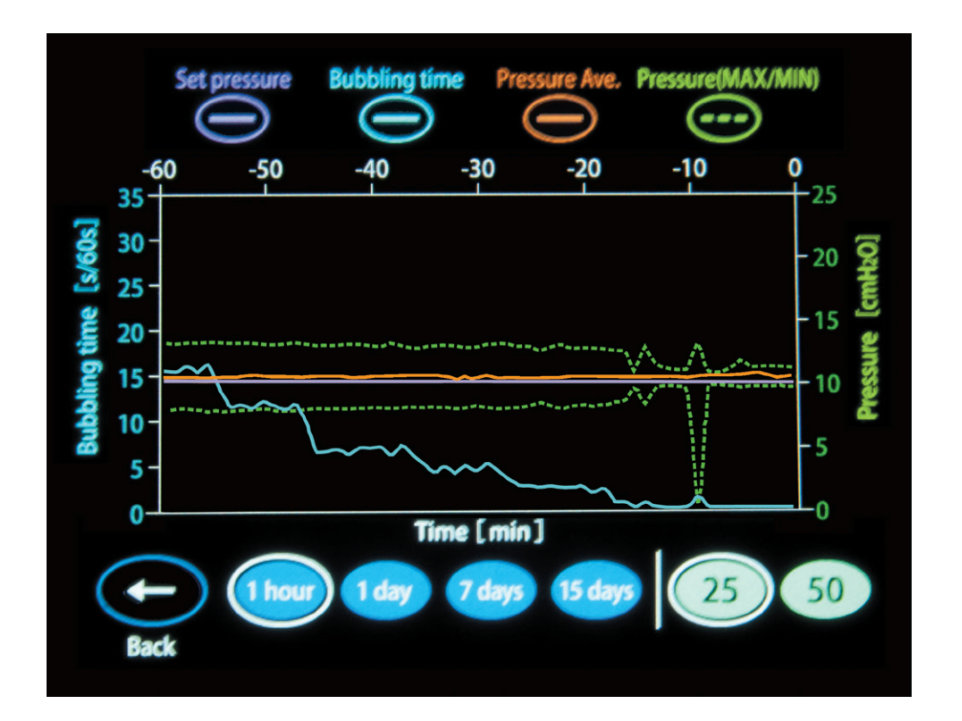

Trend
AUDIO OFF / PAUSED
UP / DOWN
Menu
Leakage 표시
설정압

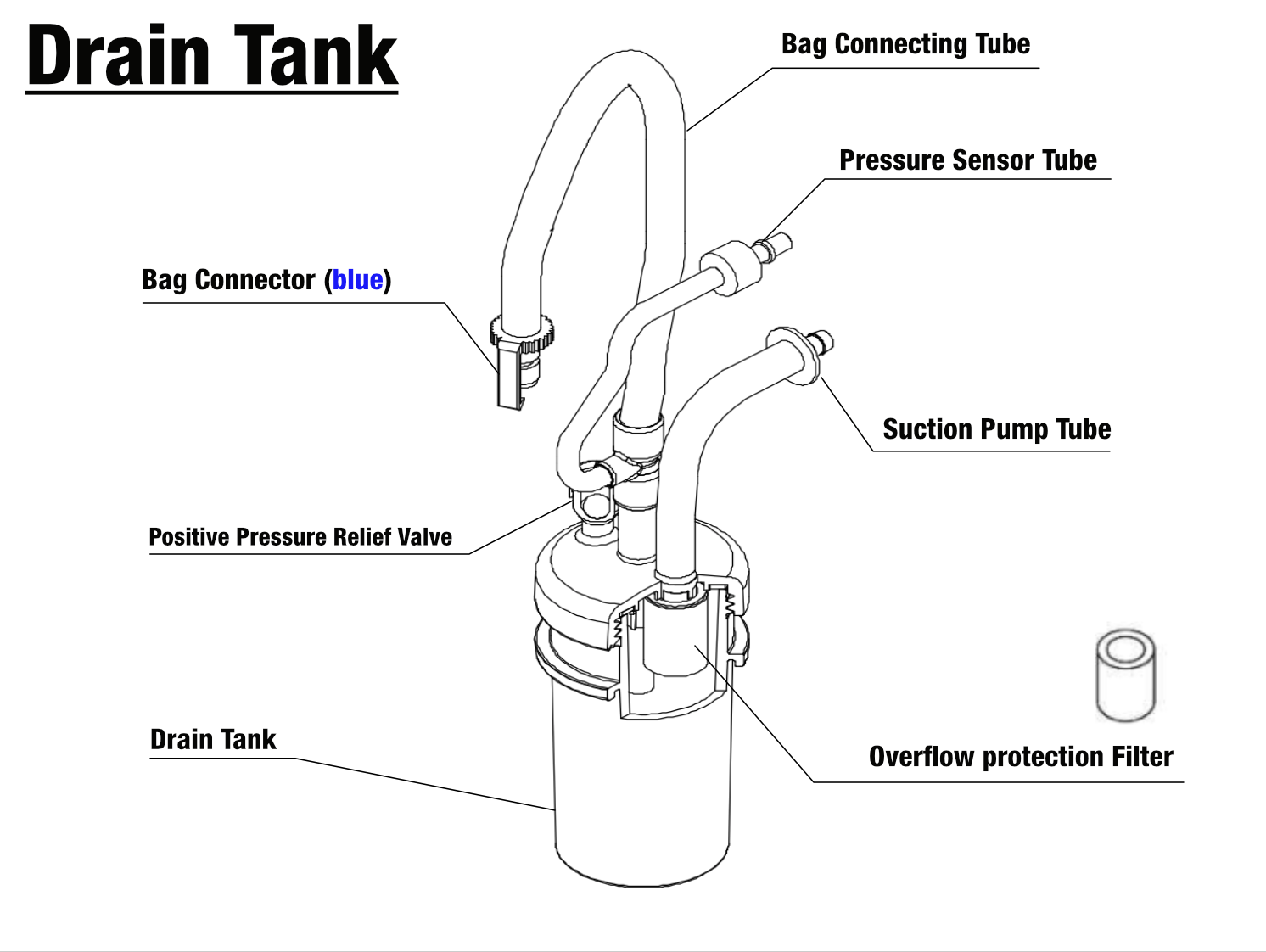

STEP 1 — 흡인회로 연결 (Drain Tank)

  1. Drain Tank Door 오픈Door Lock을 아래로 누르며 Drain Tank Door 오픈

  2. Drain Tank 장착Drain Tank를 ①Drain Tank Holder에 장착

  3. Suction Pump Tube 연결Suction Pump Tube → ②Suction Pump Port 연결

  4. Bag Connecting Tube 삽입Bag Connecting Tube → ③Tube Holder 삽입

  5. Pressure Sensor Tube 연결Pressure Sensor Tube → ④Pressure Sensor Port 연결

  6. Drain Tank Door 잠금Drain Tank Door 완전히 잠금 (튜브 끼임 없는지 확인)

모든 튜브가 끝까지 단단히 삽입됐는지 확인 (느슨하면 누출 알람 발생)

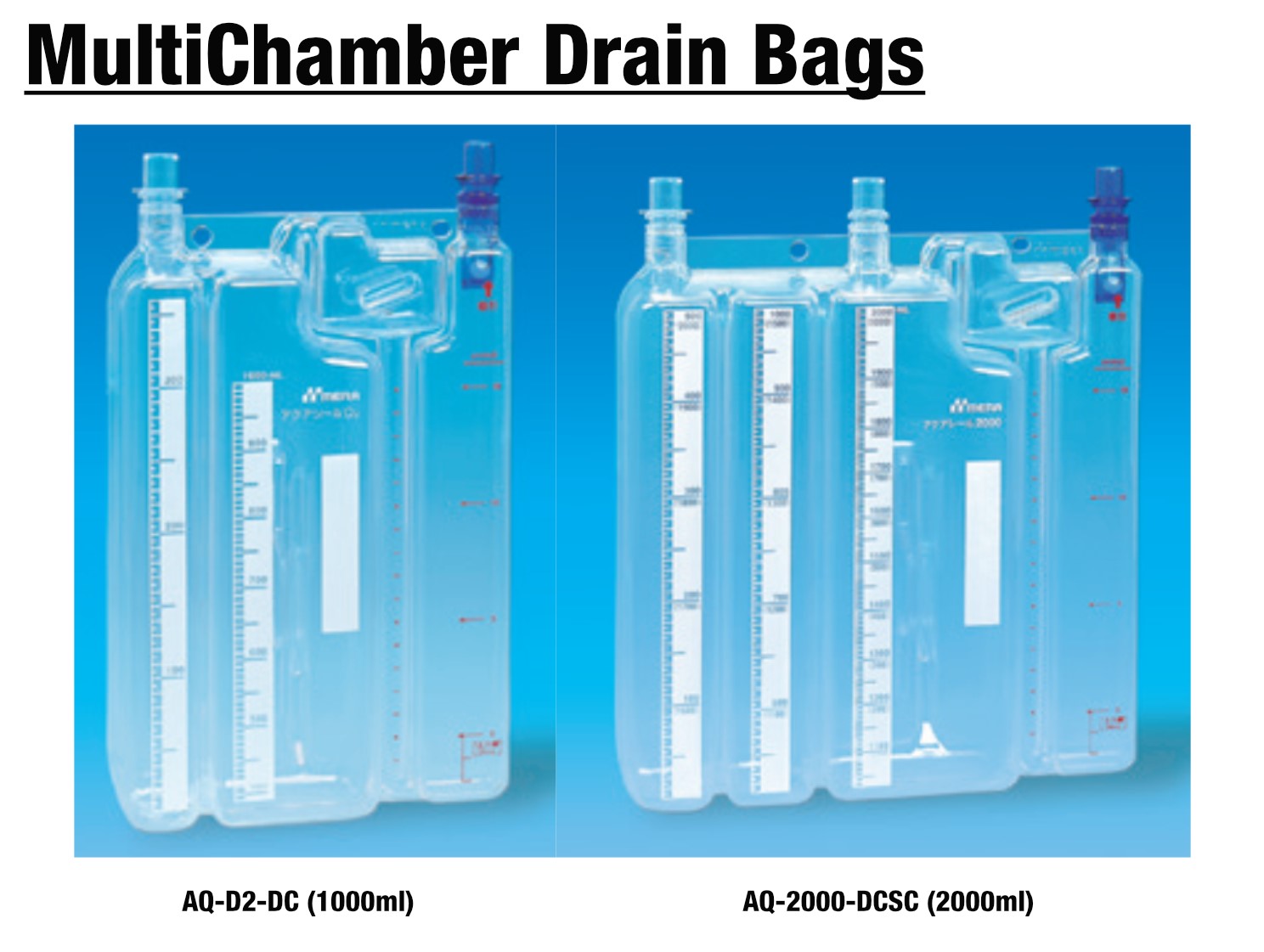

STEP 2 — 배액백(Drain Bag) 준비 (Water seal)

  1. Water seal 주입수위 확인배액백 흡인포트(파랑)에 멸균 증류수 약 24 mL 주입 (Water seal) → 지정 수위 확인

  2. 배액백 거치Water seal 주입한 배액백을 Bag Hanger에 기울지 않게 안정적으로 거치

Water seal(워터씰)은 반드시 멸균 증류수만 사용 (생리식염수·기타 액체는 오작동 원인). 장기 사용 시 증발하므로 Water seal 수위 정기 확인.

STEP 3 — 연결관 연결 및 Leakage 확인

  1. 백 커넥터 연결흡인회로의 백 커넥터(파랑) → 배액백 흡인포트(파랑) 연결

  2. 연결관 연결연결관 기계측 커넥터 → 배액백 드레인포트(흰색) 연결 후 클램프 적용 확인

  3. 흡인압을 -20 hPa로 설정 → Water seal에 기포가 발생하지 않으면 Leakage 없음

Water seal 기포가 없으면 회로 연결이 정상이며 환자 연결 단계로 진행할 수 있습니다.

사용 시작 — MS-009T-ESE 흡인

디스플레이

  1. AC 전원 연결 또는 배터리 완충 확인 후 Power Button 길게 누름 (삐 소리 후 시작화면)

  2. 흡인모드 선택: Continuous(연속, 기본) 또는 Periodic(주기)

  3. UP/DOWN(▲/▼) 버튼으로 설정압력 조정 (0 ~ -50 hPa)

  4. 환자 배액관·연결관 각각 클램프 후 연결

  5. 연결부 테이핑 → 환자 자세 변경 시 이탈 방지

  6. 클램프 해제 → 흡인 시작

환자에 실제 적용되는 압력은 Water seal 영향으로 설정값보다 약간 낮을 수 있습니다.
클램프 없이 연결하면 역행감염 위험. 반드시 클램프 후 연결할 것.

사용 종료

  1. 환자 배액관·연결관 각각 클램프

  2. 연결관을 배액관에서 분리

  3. Power Button 길게 누름 → 화면 소등 후 플러그 분리

  4. 배액백(Drain Bag) 제거 후 폐기 (드레인캡 장착 후)

  5. 연결관 폐기

  6. 흡인회로(Drain Tank) 제거: Pressure Sensor Tube·Suction Pump Tube 분리 후 본체에서 분리

  7. Single use → 폐기 / Reusable → 세정·소독 (청소·유지 탭 참조)

  8. 본체 외관 점검 및 청소 (중성세제 + 알코올 소독)

  9. AC 연결하여 배터리 충전

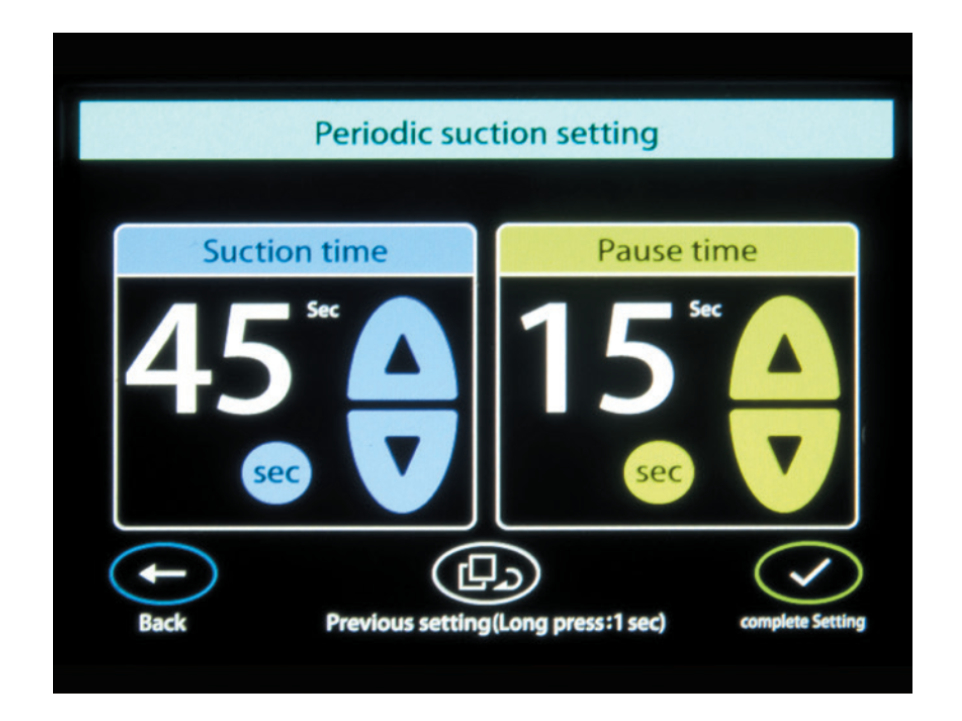

Periodic(주기흡인) 설정

디스플레이

  1. 메인화면에서 Periodic 버튼 탭

  2. UP/DOWN으로 흡인시간 설정 (1~59초 또는 1~60분)

  3. UP/DOWN으로 정지시간 설정 (1~59초 또는 1~60분)

  4. 완료 버튼 탭 → Periodic 흡인 시작

흡인시간 10초 이하 설정 시 Leakage 알람 소리 없음 (화면 표시만 됨)
이전 설정시간은 전원 OFF 후에도 기억됨 (설정압력은 기억 안 됨)

배액백(Drain Bag) 교체

  1. 새 배액백을 멸균백에서 꺼내 포트 캡 제거 → Water seal 주입 (STEP 2 방법으로 미리 준비)

  2. 환자 배액관·연결관 각각 클램프

  3. 연결관·백 커넥터를 사용한 배액백에서 분리 (기계측 커넥터 탭을 돌출부에 닿게 한 후 회전)

  4. 사용한 배액백을 Bag Hanger에서 제거 → 드레인캡(L→드레인포트, S→흡인포트) 장착 후 병원 규정에 따라 폐기

  5. 새 배액백을 STEP 1~3 방법으로 연결 후 Leakage 확인 (Water seal 기포 점검)

  6. 클램프 해제

흉부 배액 중 클램프 없이 백 교체 시 긴장성 기흉 또는 역행감염 위험

알람 유형 및 우선순위

알람명 우선순위 발생 조건 대응
Leakage 알람 높음 흡인압이 설정값 50% 이하로 10초 이상 지속 회로·연결부·배액백 확인 및 교체
배터리 부족 높음 배터리 Level 1 이하 (음소거 불가) 즉시 AC 전원 연결
시스템 오류 Er01 높음 기판 고장 의심 사용 중지 후 당사 연락
과도 음압 알람 중간 설정압 대비 -20 hPa 이상 차압 환자 상태 확인, 설정압 재조정
메모리 오류 Er02 낮음 메모리 오류 처리 완료 후 재설정; 재발 시 연락
압력센서 오류 Er03 낮음 압력센서 고장 의심 사용 중지 후 당사 연락
배터리 오류 Er04 낮음 배터리 고장 의심 냉각 후 교체, 필요 시 연락
배터리 미연결 Er05 낮음 배터리 미장착 전원 OFF 후 배터리 연결

잠금기능

기본값: 마지막 조작 후 60초가 지나면 자동 잠금
🔓 잠금 해제 — Lock 버튼 길게 누름
🔒 수동 잠금 — Lock 버튼 길게 누름
자동잠금 ON/OFF — Menu → 기능제한 → 자동잠금
잠금 중에도 알람 일시 음소거(AUDIO PAUSED)는 가능

음소거 기능

AUDIO OFF — 연속 음소거
알람음 지속 차단. 표시등은 계속 점등. 배터리 부족 알람은 차단 불가.
AUDIO PAUSED — 일시 음소거
약 10초간 알람음 일시 차단.
AUDIO OFF 상태에서는 연결 이탈 등 Leakage 알람이 울리지 않음 → 지속적 환자·기기 모니터링 필수
≥60분
배터리 동작시간
약 4h
완충 소요시간
약 2년
배터리 교체 주기

배터리 레벨 표시

Level 3 — 완충 정상 운용 가능. 충전 표시등 파랑.
정상
Level 2 충전 권고. 조기 AC 연결 권장.
주의
Level 1 — 긴급 충전 알람 즉시 AC 전원 연결. 음소거 불가.
즉시 충전

배터리 리프레시 (메모리 효과 해소)

AC 연결 상태에서만 가능. 설정압력 0 hPa, 흡인회로 대기 개방 상태에서 실행.
Refresh 1 — 약 4시간 (1사이클)
완충 → 방전 → 완충
Refresh 2 — 약 8시간 (2사이클)
Refresh 1 완료 후 방전·충전 1회 추가 반복. 효과 전후 비교 가능.
수개월에 1회 권장. 반복 실행 시 배터리 열화 가속될 수 있음.

배터리 교체 절차

  1. 배터리 커버 양쪽 탭 동시에 아래로 누르며 당겨 개방

  2. 커넥터를 집어 플러그 분리

  3. 배터리 양쪽 탭 동시에 위로 밀며 배터리 제거

  4. 새 배터리팩(Ni-MH) 장착 후 커넥터 연결

  5. Menu → 총 동작시간 → 배터리 동작시간 리셋

장기 미사용 시 약 1회/주 충전 권장. 40°C 초과 환경 보관 금지.
흡인 관련
흡인이 되지 않음
  • 전원 미투입 → 전원 ON
  • 설정압력 미설정 → 적절한 압력 설정
  • 흡인회로(Drain Tank) 필터 막힘 → 회로 교체
  • 배액백(Drain Bag) 용량 초과·거품 발생 → 배액백·회로 교체
  • 연결관 혈전·U자 체류 → 밀킹 또는 자세 교정
Leakage 알람 발생
  • Bag Connecting Tube 클램프 후 알람 멈춤 → 환자 배액관·연결관·배액백 확인 및 교체
  • 클램프 후에도 알람 지속 → 흡인회로 Leakage(교체) 또는 기기 내부 이탈(당사 연락)
과도 음압 알람 발생
  • 설정압력을 높은 값→낮은 값으로 변경 시 → 배액관 클램프 후 내부압력 해소 후 재설정
  • 환자 흉강 내압이 설정값보다 높을 때 → 환자 상태에 따른 처치
기기 / 디스플레이 관련
화면이 켜지지 않음
  • 전원코드 미연결 → 연결
  • 버튼 눌러도 소리 없음 → Power Button 고장 (당사 연락)
  • 소리는 나나 화면 없음 → 디스플레이 고장 (당사 연락)
화면 터치 반응 없음
  • 버튼 근처에서 반응 있음 → Menu → 디스플레이 캘리브레이션 실행
  • 전혀 반응 없음 → 디스플레이 고장 (당사 연락)
알람음·조작음 없음
  • 버튼 눌러도 조작음 없음 → 기판 고장 (당사 연락)
  • 알람음 없음 → AUDIO OFF 동작 중 → 해제
배터리 관련
배터리 부족 알람 발생
  • 전원코드 미연결 → 즉시 연결
  • 완충 후 60분 이내 알람 → 메모리 효과(리프레시 실행) 또는 배터리 열화(교체)
배터리 동작으로 전환 안 됨
배터리 커넥터 확인 후 재연결. 이상 없으면 배터리 교체 (당사 연락)
데이터 저장
USB 저장 불가
  • USB 미연결 → 연결
  • 용량 부족 → 다른 USB 사용 (FAT 포맷, CISPR32 준수)
  • 배터리 동작 중·배터리 오류 상태에서는 저장 불가
절대 금지: 자동세척기 사용 금지 / 건조 시 에어 분사 금지 / Overflow protection filter 습윤 금지

세정 (공통 절차)

  1. 뚜껑 분리 → 탱크 패킹·Overflow protection filter 제거

  2. Overflow protection filter 폐기 (재사용 불가)

  3. 오염 심한 경우 칫솔로 솔질

  4. 뚜껑·탱크·패킹·튜브를 중성 침지 세정제에 침지 세정

  5. 수돗물로 세정제가 남지 않도록 충분히 헹굼 (튜브 내부 포함)

소독 방법 ① — 차아염소산나트륨 (권장)

  1. 세정 완료 부품을 차아염소산나트륨 용액에 침지 소독

  2. 수돗물 헹굼 후 RO수 또는 증류수로 최종 헹굼

  3. 뚜껑을 뒤집어 놓고 충분히 건조 (양압 릴리프 밸브 고착 방지)

MRSA, TB 등 광범위 항균 효과. 권장 소독제.

소독 방법 ② — 에탄올 소독제

  1. Overflow protection filter·패킹 미장착 상태로 뚜껑·탱크 조립 후 탱크 홀더에 장착

  2. Bag Connecting Tube 뚜껑 쪽 ~5 cm 위치 클램프 → 백 커넥터에서 에탄올 10 mL 주입

  3. 클램프 해제 → 에탄올이 탱크 내로 이동

  4. Pressure Sensor Tube에 주사기로 5 mL 주입

  5. Suction Pump Tube에 주사기로 15 mL 주입

  6. 탱크 제거 후 뚜껑 열어 에탄올 폐기 → 뚜껑 뒷면·밸브·탱크 외면에 에탄올 분무

  7. 충분히 건조 (뚜껑 뒤집어 보관)

소독 후 점검 및 재조립

  1. 뚜껑의 양압 릴리프 밸브를 상하로 흔들어 볼밸브 고착 여부 확인

  2. 탱크 패킹의 탭을 뚜껑 뒷면 홈에 정확히 맞추어 장착

  3. 새 Overflow protection filter 장착

  4. 기기에 장착 후 시동 전 점검 실시

소모품 교체 주기

연결관 (MERA Connector)1회용
배액백 AQ-D2-DC / AQ-2000-DCSC1회용
Single use Drain Tank 세트1회용
Overflow protection filter환자마다 교체
Reusable Drain Tank 세트약 1년
배터리팩 (Ni-MH)약 2년
정기점검 (서비스센터)연 1회 권장
기기 사용 수명7년
제이진메딕스 MERA SUCUUM Quick Guide
임상 사용 전 원본 사용설명서를 반드시 확인하십시오.
